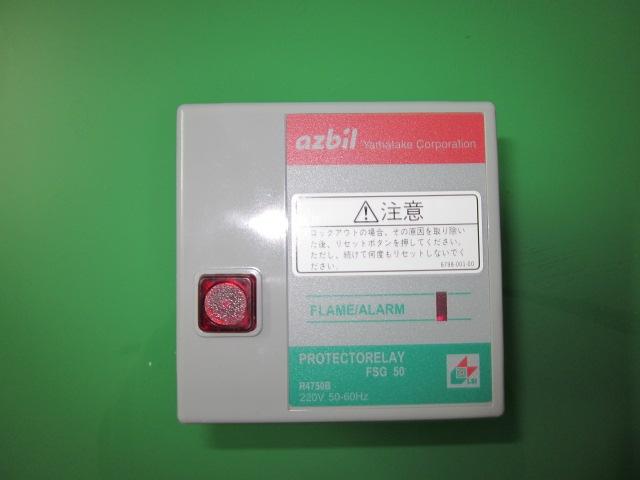

產品介紹 R4750B控制器的詳細信息 品牌/型號：azbil/山武/R4750B 額定電壓：200（V）V 額定電流：1（A）A 外形尺寸：123*91（mm）mm 產品認證：CE R4750B控制器 R4750B控制器 規格 適 用 燃焼量175kW以下的燃?xì)鈱煙喨紵喲b置的間歇運行 型 號 額定電源 容許使用電源電壓 組合火焰監測器 FLAME/ALARM顯示LED 火焰電流 R4750B108-2 100Vac、50-60Hz R4750B208-2 200Vac、50-60Hz 額定電壓的85～110% 火焰監測桿： C7007A C7008A 燈亮：正常燃焼中 閃爍：● 不著火時 ● 異常消火時 ● 地絡檢測時 ● 啟動時有疑似火 焰信號存在時 2～6μA (在測試插孔部處測量) 著火檢測靈敏度：1μA大 消火檢測靈敏度：0.2μA小 順序 預吹掃 點火試驗 持續點火 鎖定 火焰響應 時間 在常溫 · 常濕 · 額定電壓下 33 ±8s 4 ±1s 11 ±4s 23s以下 1.5 ±0.5s (火焰電流2μA時) 消火時的順序 非循環 疑似信號存在時 鎖定 端子 ⑤ ③ ④ 注(1) ○A1 ○A2 負載 點火變壓器 副閥 主閥 警報 控制負載 ? 接點額定值 接點容量 350VA 200VA 200VA 75VA 注(1)電動閥的場合 開動作時:400VA 開保持時:400VA 地絡檢測電阻 10kΩ 以上(常溫?常濕?額定電壓下) 抗誘導雷衝擊 10kV 1.2/50μs(JEC-212 浪湧阻抗75Ω 以上) 消耗功率 7W+25％以下 絶縁電阻 除端子○F ○G 外的各端子與接地間 500Vdc兆歐表測 50MΩ 以上 耐電壓 100Vac時: 1000Vac 1min 或1200Vac 1s 除端子○F ○G 外的各端子與接地間 但須把端子○G 的接線取下 200Vac時: 1500Vac 1min 或1800Vac 1s 容許環境溫度 －20～+60℃ 無結露 容許保管溫度 －25～+70℃ 無結露 容許環境濕度 40℃、90％RH以下 耐振動性 10～55Hz 1min 0.75mm(X?Y?Z各方向2h) 耐衝撃性 294m/s2(耐久度) 外殼顏色 淺灰 質量 0.68kg 標準附屬品 底座 安裝 底座固定螺絲、本體插入底座 安裝姿勢 除復位按鈕朝下側方向以外的任意方向 火焰信號線的規 JAN規格 ：RG-11U或相當品 JAN規格：美國陸海軍連合規格書 格及延長距離 延長距離 ：RG-11U；約30m(RG-11U相當品；高頻率同軸電纜 5C2V或7C2V) 注 意 ：請務必把火焰信號線與點火用高壓線、動力線、電源線等分開敷設。 2009
