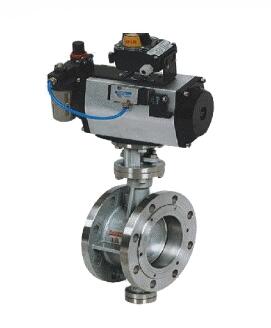

氣動法蘭硬密封蝶閥D643H-16P
氣動法蘭硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
氣動法蘭硬密封蝶閥優點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
氣動法蘭硬密封蝶閥標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸: GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
氣動法蘭硬密封蝶閥主要尺寸
公稱
通徑
DN
外形尺寸
連接尺寸
L
H
D43H/D343H/D643H/D943H
PN0.6MPa
PN1.0MPa
短
長
H3
A3
B3
D
D1
Z-d
D
D1
Z-d
50
108
150
112
530
250
255
140
110
4-14
165
125
4-18
65
112
170
115
530
250
255
160
130
4-14
185
145
4-18
80
114
180
120
565
250
255
190
150
4-18
200
160
8-18
100
127
190
138
600
250
255
210
170
4-18
220
180
8-18
125
140
200
164
640
250
255
240
200
8-18
250
210
8-18
150
140
210
175
705
300
315
265
225
8-18
285
240
8-22
200
152
230
208
775
300
315
320
280
8-18
340
295
8-22
250
165
250
243
945
300
315
375
335
12-18
395
350
12-22
300
178
270
283
1070
300
315
440
395
12-22
445
400
12-22
350
190
290
310
1140
300
315
490
445
12-22
505
460
16-22
400
216
310
340
1210
300
315
540
495
16-22
565
515
16-26
450
222
330
380
1335
575
714
595
550
16-22
615
565
20-26
500
229
350
410
1415
575
714
645
600
20-22
670
620
20-26
600
267
390
470
1605
656
810
755
705
20-26
780
725
20-30
700
292
430
550
1844
656
810
860
810
24-26
895
840
24-30
800
318
470
640
2040
